C17200 बेरिलियम कांस्य शीट प्लेट 27mmt X 64mmw X 800mml TB00 राज्य के साथ
उत्पाद विवरण
| नाम | बेरिलियम कांस्य शीट प्लेट | CUBERYLLIUM® ग्रेड | CUBERYLLIUM® 172 |
|---|---|---|---|
| आकार | 27mmt x 64mmw x 800mml | मानक | एएसटीएम बी194 |
| उष्मा उपचार | 3 घंटा 315°C या 2 घंटा 315°C | सुरक्षित प्रबंधन | कोई विशेष स्वास्थ्य जोखिम नहीं। |
| मशीनिंग संपत्ति | अच्छा | सतह | उज्ज्वल / पॉलिश |
| समतलता | अच्छा | राज्य | टीबी00 |
| आवेदन पत्र | विद्युत अनुप्रयोग के लिए | ||
| प्रमुखता देना | TB00 राज्य बेरिलियम कांस्य शीट,बेरिलियम कांस्य शीट प्लेट,TB00 राज्य बेरिलियम कांस्य प्लेट |
||
उत्पाद विवरण
C17200 बेरिलियम कांस्य शीट प्लेट 27mmt x 64mmw x 800mml TB00 राज्य के साथ
उत्पाद सामान्य विवरण:
| प्रोडक्ट का नाम | बेरिलियम कांस्य शीट प्लेट |
| श्रेणी | C17200 |
| अंतिम उत्पाद प्रपत्र | शीट / प्लेट |
| मानक | एएसटीएम बी194 |
| उत्पाद की स्थिति | टीबी00 |
| आकार: |
27mmt x 64mmw x 800mml |
| आवेदन पत्र | विद्युत उद्योग |
| उत्पाद का ब्रांड |
कुबेरिलियम® |
C17200 बेरिलियम कांस्य की रासायनिक संरचनामिश्र धातु:
उत्पाद ग्रेड:कुबेरिलियम®-172(यूएनएस.C17200)
बेरिलियम (बी):1.80-2.00%
कोबाल्ट (सह) + निकल (नी): 0.20% न्यूनतम
कोबाल्ट (Co) + निकल (Ni) + आयरन (Fe): 0.60% अधिकतम
लीड: 0.02% अधिकतम
कॉपर (Cu): बैलेंस
नोट: कॉपर प्लसजोड़ 99.5% के बराबर न्यूनतम।
C17200 बेरिलियम कांस्य के विशिष्ट भौतिक गुणमिश्र धातु:
| घनत्व (जी / सेमी 3): | 8.36 |
| उम्र सख्त होने से पहले घनत्व (जी / सेमी 3): | 8.25 |
| लोचदार मापांक (किलो / मिमी 2 (103)): | 13.4 |
| थर्मल विस्तार गुणांक (20 डिग्री सेल्सियस से 200 डिग्री सेल्सियस एम/एम/डिग्री सेल्सियस): | 17 x 10-6 |
| तापीय चालकता (cal/(cm-s-°C)): | 0.25 |
| पिघलने की सीमा (डिग्री सेल्सियस): | 870-980 |
के तापमान पदनामC17200 बेरिलियम कांस्य तश्तरी:
| C17200 शीट / प्लेट के यांत्रिक और विद्युत गुण | |||||||
| कुबेरिलियम | एएसटीएम | उष्मा उपचार |
मोटाई (मिमी) |
तन्यता ताकत (एमपीए) |
बढ़ाव प्रतिशत |
कठोरता रॉकवेल बी या सी स्केल |
इलेक्ट्रिकल कंडक्टीविटी (% आईएसीएस) |
| पद | पद | ||||||
| ए | टीबी00 | सभी आकार | 400~580 | 20~60 | बी45-85 | 15～19 | |
| एच | टीडी04 | 10 | 600~880 | 8~20 | बी91-103 | 15～19 | |
| 10~25 | 600~850 | 8~20 | बी 90-102 | 15 ~ 19 | |||
| 25~50 | 580~820 | 8~20 | बी88-102 | 15 ~19 | |||
| 50 | 580~820 | 8~20 | बी88-102 | 15 ~19 | |||
| पर | TF00 | 3 घंटा 315℃ |
सभी आकार | 1120~1358 | 3~10 | सी36-41 | 22 ~ 28 |
| हिंदुस्तान टाइम्स | TH04 | 2 घंटा 315℃ | 10 | 1200~1450 | 1~5 | C38-45 | 22 ~ 28 |
| 10~25 | 1200~1500 | 1~5 | सी38-44 | 22 ~ 28 | |||
| 25~50 | 1200~1450 | 2~5 | सी37-43 | 22 ~ 28 | |||
| 50 | 1100~1350 | 2~5 | सी36-42 | 22 ~ 28 | |||
C17200 बेरिलियम कांस्य के अनुप्रयोगमिश्र धातु:
| विद्युत: | ||
| विद्युत स्विच / रिले ब्लेड | फ्यूज क्लिप्स | स्विच पार्ट्स |
| रिले पार्ट्स | कनेक्टर्स | स्प्रिंग कनेक्टर्स |
| वर्तमान-वहन | संपर्क पुल | बेलेविल वाशर |
| नौवहन उपकरण | क्लिप्स | |
| फास्टनरों: | ||
| वाशर | फास्टनर | लॉक वॉशर |
| रिटेनिंग रिंग्स | रोल पिन | शिकंजा |
| बोल्ट | ||
| औद्योगिक: | ||
| पंप | स्प्रिंग्स | विद्युत |
| शाफ्ट | गैर-स्पार्किंग सुरक्षा उपकरण | लचीली धातु नली |
| उपकरणों के लिए आवास | बीयरिंग | बुशिंग्स |
| वाल्व सीटें | वाल्व उपजी | डायफ्राम |
| स्प्रिंग्स | वेल्डिंग उपकरण | रोलिंग मिल पार्ट्स |
| तख़्ता शाफ्ट | पंप के पुर्जे | वाल्व |
| बोर्नडन ट्यूब्स | भारी उपकरणों पर प्लेट पहनें | धौंकनी |

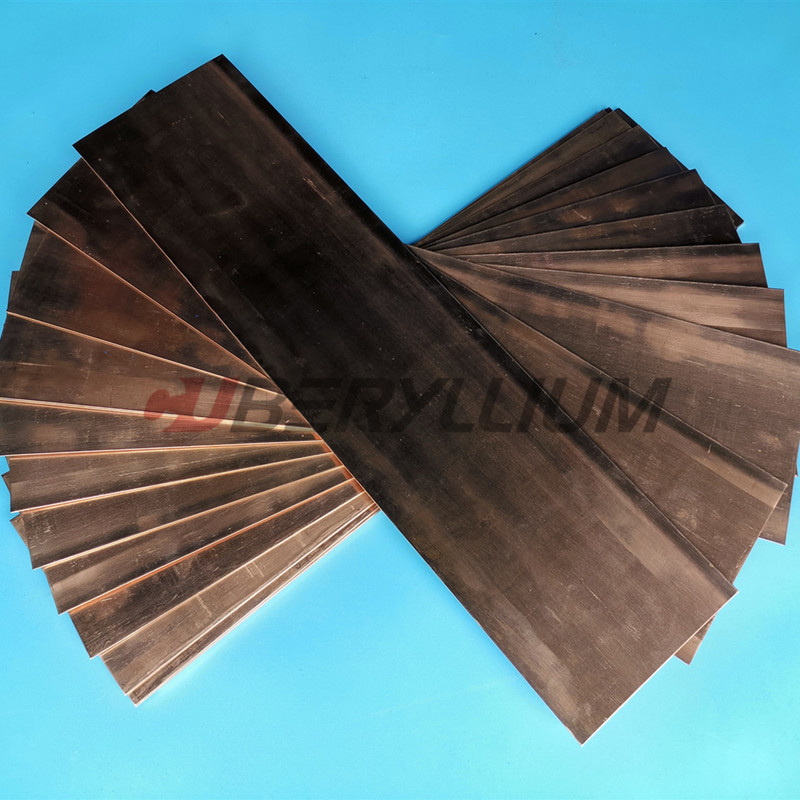

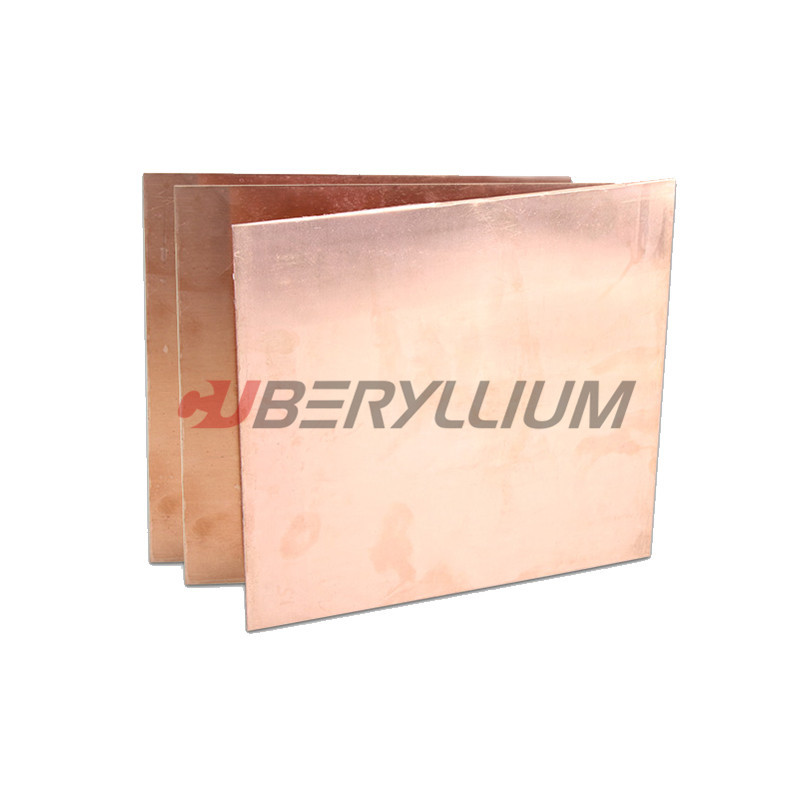

उत्पाद तस्वीरें:
की सबसे महत्वपूर्ण तकनीककुबेरिलियम®
ए:उष्मा उपचार
इस मिश्र धातु प्रणाली के लिए हीट ट्रीटमेंट सबसे महत्वपूर्ण प्रक्रिया है।जबकि सभी कॉपर मिश्र धातु कोल्ड वर्किंग द्वारा कठोर होते हैं, बेरिलियम कॉपर एक साधारण निम्न तापमान थर्मल उपचार द्वारा कठोर होने में अद्वितीय है।इसमें दो बुनियादी कदम शामिल हैं।पहले को सॉल्यूशन एनीलिंग कहा जाता है और दूसरा, वर्षा या उम्र का सख्त होना।
बी: समाधान एनीलिंग
विशिष्ट मिश्र धातु CuBe1.9 (1.8- 2%) के लिए मिश्र धातु को 720°C और 860°C के बीच गर्म किया जाता है।इस बिंदु पर निहित बेरिलियम अनिवार्य रूप से कॉपर मैट्रिक्स (अल्फा चरण) में "विघटित" होता है।कमरे के तापमान में तेजी से शमन करके इस ठोस समाधान संरचना को बरकरार रखा जाता है।इस स्तर पर सामग्री बहुत नरम और नमनीय होती है और इसे ड्राइंग, रोलिंग या कोल्ड हेडिंग द्वारा आसानी से ठंडा किया जा सकता है।समाधान एनीलिंग ऑपरेशन मिल में प्रक्रिया का हिस्सा है और आमतौर पर ग्राहक द्वारा इसका उपयोग नहीं किया जाता है।तापमान, तापमान पर समय, बुझाना दर, अनाज का आकार और कठोरता सभी बहुत ही महत्वपूर्ण पैरामीटर हैं और ओह्मलोय द्वारा कसकर नियंत्रित किया जाता है।
सी: आयु सख्त
आयु सख्त होने से सामग्री की ताकत में काफी वृद्धि होती है।यह प्रतिक्रिया आम तौर पर मिश्र धातु और वांछित विशेषताओं के आधार पर 260 डिग्री सेल्सियस और 540 डिग्री सेल्सियस के बीच के तापमान पर की जाती है।यह चक्र विघटित बेरिलियम को मैट्रिक्स में और अनाज की सीमाओं पर बेरिलियम समृद्ध (गामा) चरण के रूप में अवक्षेपित करने का कारण बनता है।यह इस अवक्षेप का गठन है जो भौतिक शक्ति में बड़ी वृद्धि का कारण बनता है।प्राप्त यांत्रिक गुणों का स्तर तापमान और तापमान पर समय से निर्धारित होता है।यह माना जाना चाहिए कि बेरिलियम तांबे में कमरे के तापमान की उम्र बढ़ने की कोई विशेषता नहीं है।
